Viewline Einbauanleitung

Einbauanleitung für Öltemperaturanzeige, Öldruckanzeige, Ladedruckanzeige, Trimanzeige, Kraftstoffanzeige sowie Frischwasseranzeige aus der VDO Viewline Zusatzinstrumenten Serie.

ACHTUNG: Vor Beginn der Arbeiten die Sicherheitshinweise lesen, diese finden Sie HIER

Schritt 1:

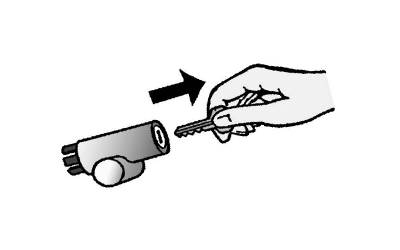

Vor dem Beginn der Arbeiten am Fahrzeug, Boot oder der Maschine den Zündschlüssel abziehen, gegebenenfalls den Hauptstromschalter entfernen.

Schritt 2:

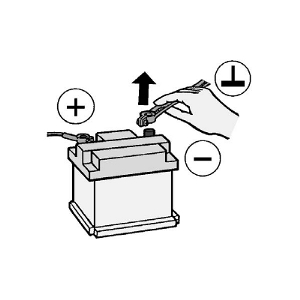

Den Minuspol der Batterie abklemmen und die Batterie gegen irrtümliches Wiedereinschalten sichern.

Schritt 3:

Wenn das Gerät in der Nähe eines Magnetkompasses montiert wird, darauf achten, dass der magnetische Schutzabstand von mindestens 30cm eingehalten wird.

Schritt 4:

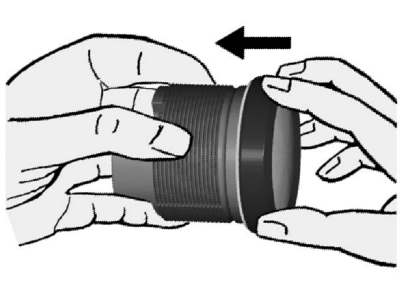

Den Frontring auf das Anzeigeinstrument aufsetzen und gleichmäßig auf das Zusatzinstrument drücken bis der Ring einrastet und bündig mit dem Deckglas abschließt.

Schrittt 5:

Soll ein anderer Frontring montiert werden, den alten Frontring VORSICHTIG demontieren. Hierzu mit beiden Daumen auf das Deckglas drücken und mit beiden Zeigefingern den Frontring nach vorne vom Anzeigeinstrument drücken.

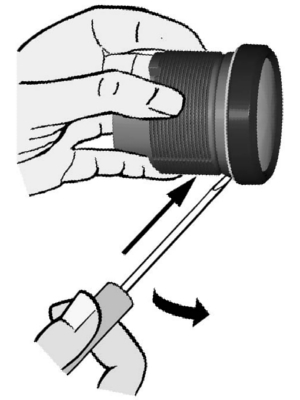

Wird ein Werkzeug zur Frontringdemontage verwendet, nach dem oben abgebildet Bild vorgehen.

Bei der Demontage können die Frontringe zerstört werden.

Schritt 6:

Das Anzeigeinstrument in die vorher geschaffene Einbauöffnung einfügen.

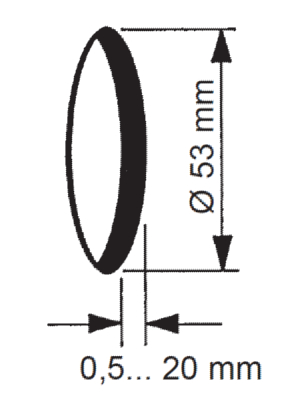

Die Panelstärke der Einbauöffnung kann zwischen 0,5 und 20 mm liegen. Der Durchmesser muss 53 mm groß sein.

Die Einbauöffnung darf nicht in Holmen, Streben oder sonstigen tragenden bzw. stabilisierenden Teilen erstellt werden.

Bei der Wahl des Einbauortes auf genügend Freiraum hinter der Bohrung achten. Die notwendige Einbautiefe beträgt 65 mm.

Beim Anfertigen der Einbauöffnung zuerst klein vorbohren und danach mit Konturfräser, Stichsäge, Lochsage, Feile oder einem anderen geeigneten Werkzeug auf das benötigte Maß vergrössern.

ACHTUNG: Sicherheitshinweise der Werkzeughersteller bei der Benutzung beachten.

Schritt 7:

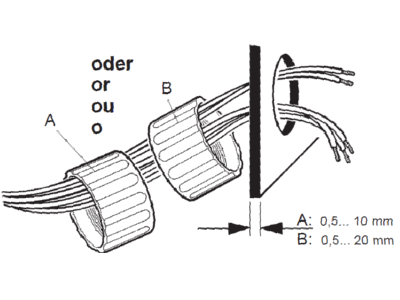

Der Schraubring kann in Position A oder Position B verwendet werden, je nachdem wie stark das Panel ist.

Verwendung A: Materialstärke: 0,5 bis 10mm

Verwendung B: Materialstärke: 0,5 bis 20mm

Schritt 8:

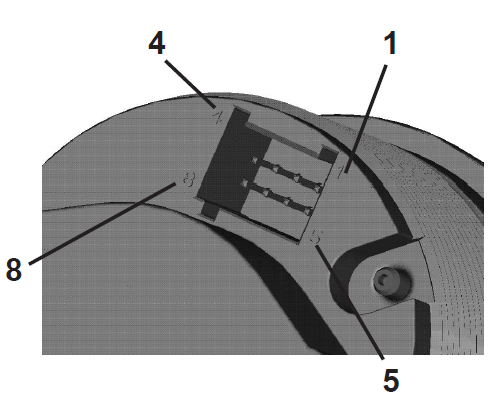

Die Anschlußkabel je nach Belegung in den 8 poligen Stecker gemäß oben abgebildetem Bild einstecken. Die Steckerkontakte müssen hörbar in den Stecker einrasten.

Pin 1 - Klemme 14 - Zündungsplus 12 Volt
Pin 2 - Klemme 31 - Masse
Pin 3 - Klemme 3  - Signal Masse
Pin 4 - Klemme 4  - nicht belegt
Pin 5 - Klemme 5  - Signal Sensor
Pin 6 - Klemme 58 - Beleuchtung
Pin 7 - Warn LED Masse
Pin 8 - Warn LED Plus

Beim Einstecken des Steckers den Verpolschutz beachten.

Schritt 9:

Anschluß 12 Volt Bordnetz

15 - Klemme 15 - geschaltetes (Zündung) Plus 12 V
58 - Klemme 58 - Beleuchtung
31 - Klemme 31 - Masse
F1 - Sicherung 5A flink
S1 - Lichtschalter
C1 - 8pol MQS Stecker
C2 - Vorwiderstand 24 V
Anschlussplan unbedingt einhalten.

Schritt 10:

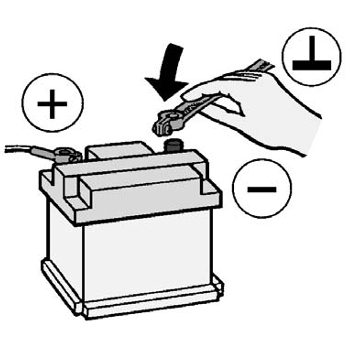

Die Batterie nach Überprüfung des Anschlusses wieder anklemmen.

Schritt 11:

Setzen Sie ggf. den Hauptstromschalter wieder ein. Schalten Sie die Zündung ein und führen Sie eine Funktionsprüfung durch. Programmieren Sie andere Geräte die eventuell Ihre gespeicherten Einstellungen verloren haben neu.

ACHTUNG zur Reinung des Frontglasses nur Wasser verwenden. Keine chemischen oder alkoholischen Reinigungsmittel benutzen.
